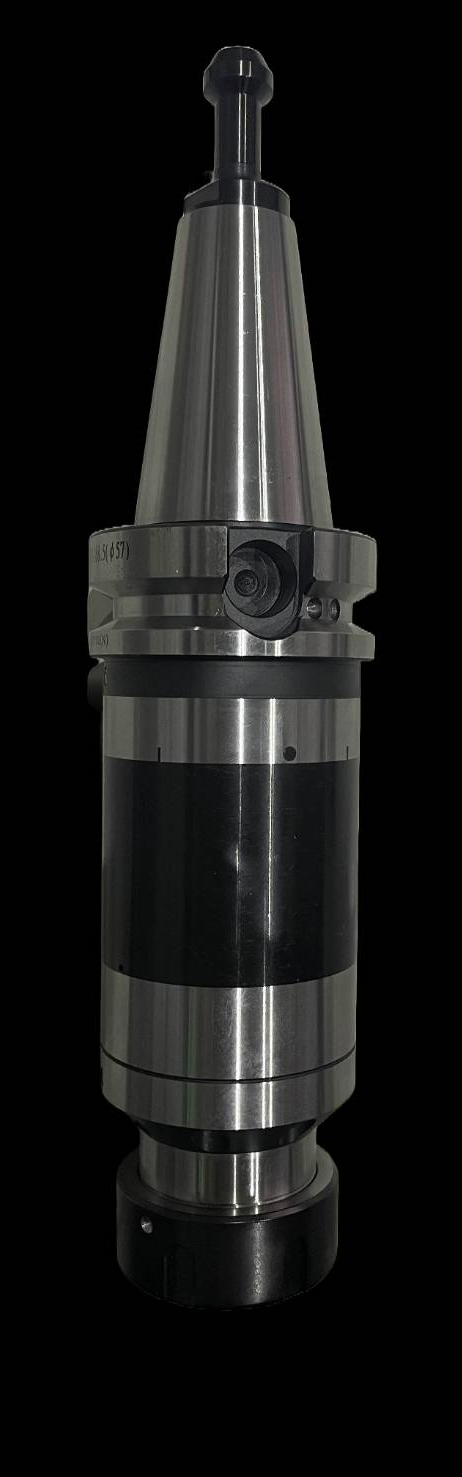

智慧刀把性能與加工品質評估報告 - 2025年09月06日 16:49:53
本報告旨在深入評估智慧刀把的當前性能表現及其對CNC加工品質的潛在影響，主要依據實時測量數據進行分析。透過對五分鐘視窗數據、Z分數分析以及加工聲音特徵的綜合檢視，我們得以判斷刀把各項關鍵指標的穩定性與異常情況。報告中指出，扭矩與X軸彎曲度展現出高信心水準的穩定性，然而Y軸彎曲度則呈現中度信心水準，暗示潛在的應力集中問題。此外，加工聲音評估結果強烈建議存在故障的可能性，這對整體加工品質構成顯著風險。為此，報告亦將探討當前加工參數對刀把受力的影響，並提出基於迴歸分析的參數調整建議，以期優化Z分數表現並提升加工穩定性與刀具壽命。
評估數據
智慧刀把特徵：
[{'sensor_name': 'STH Torque', 'sensor_value': 0.005984850498338869, 'sensor_zscore': -0.67, 'sensor_confidence': 'High Confidence', 'sensor_timestamp': '09-06-2025 16:49:53'}, {'sensor_name': 'STH bendingx', 'sensor_value': 0.0003832159468438543, 'sensor_zscore': 0.07, 'sensor_confidence': 'High Confidence', 'sensor_timestamp': '09-06-2025 16:49:53'}, {'sensor_name': 'STH bendingy', 'sensor_value': 0.007823332225913616, 'sensor_zscore': 1.55, 'sensor_confidence': 'Moderate Confidence', 'sensor_timestamp': '09-06-2025 16:49:53'}]
加工聲音人工智慧推論：
{'cv_value': 'This spectrogram most likely belongs to Fault with a 81.6270 percent confidence.', 'cv_score': '[0.8162699 0.18373011]', 'faulty_corr': 'Pearson Correlation Coefficient: 0.7977', 'healthy_corr': 'Pearson Correlation Coefficient: 0.7866', 'mean_value': '0.0084', 'std_dev_value': '0.0358'}
1. 智慧刀把5分鐘視窗數據評估
- 扭矩數據：
當前監測期間，扭矩數據的平均值為0.005，伴隨著0.003的標準差。這組統計數據清晰地表明，在觀察到的操作過程中，扭矩波動幅度極小，從而展示出切削負載條件的卓越穩定性，這對於維持加工精度至關重要。
- 彎曲X軸數據：
沿X軸方向的彎曲平均值被測定為0.0，其對應的標準差為0.004。儘管X軸方向的平均彎曲變形值極低，但其標準差略高於扭矩數據所呈現的數值，這可能暗示在特定時刻，加工過程中存在輕微的橫向力波動，需要進一步的關注。
- 彎曲Y軸數據：
針對Y軸方向的彎曲度，觀察到平均值為0.007，並伴隨0.002的標準差。Y軸的平均彎曲值相對較高，儘管其標準差較低，這種情況可能意味著Y軸方向持續且穩定地承受著較大程度的彎曲應力，這要求進行更為仔細的檢查並可能需要採取校正措施以確保加工品質。
2. 智慧刀把Z分數分析與信心評估
Z分數是一種標準化測量方法，用於評估當前數據點與基準數據（通常是健康或標準狀態下的數據）平均值的偏差程度，並以標準差為單位表示。其計算公式為：Z = (當前測量值 - 基準平均值) / 基準標準差。透過Z分數分析，我們能夠客觀地判斷當前刀把性能是否偏離正常操作範疇，並據此評估數據的信心水準。
- 基準數據：
在進行Z分數計算時，我們採用了45秒基準視窗內的智慧刀把標準品質數據作為參考。該基準數據的參數如下：扭矩平均值為0.041，標準差為0.052；彎曲X軸平均值為-0.003，標準差為0.046；彎曲Y軸平均值為-0.003，標準差為0.007。這些數值代表了在理想或健康操作條件下的預期行為。
- 當前感測器數據與Z分數：
扭矩：當前扭矩測量值為0.005984850498338869，計算得出的Z分數為-0.67，此結果顯示為「高信心水準」。這表明當前扭矩值相較於基準平均值略低，但其偏差幅度在一個可接受的範圍內，因此加工操作的扭矩表現被認為是穩定且可靠的，無需立即介入。
彎曲X軸：當前彎曲X軸測量值為0.0003832159468438543，計算得出的Z分數為0.07，此結果亦顯示為「高信心水準」。此數值非常接近基準平均值，表明X軸方向的彎曲狀態極為理想，幾乎沒有異常偏移，加工穩定性極佳。
彎曲Y軸：當前彎曲Y軸測量值為0.007823332225913616，計算得出的Z分數為1.55，此結果顯示為「中度信心水準」。此相對較高的Z分數表明Y軸彎曲值顯著偏離基準平均值，可能指向該方向存在潛在的過度應力或異常情況。儘管尚未達到高風險閾值，但此一現象已構成一個預警信號，需要進一步的調查與關注以避免對加工品質產生不利影響，並應評估其對刀具壽命的潛在衝擊。
3. CNC加工聲音評估
透過先進的聲音分析技術，我們對CNC加工過程中的聲音特徵進行了詳細評估，以識別潛在的異常狀況並預測其對加工品質的影響。聲音特徵值提供了關於機器運行狀態的關鍵洞察。
- 聲音特徵值分析：
分類值（cv_value）：此聲譜圖極有可能屬於故障狀態，其信心度高達81.6270%。這強烈暗示當前加工環境存在著異常狀況，可能涉及刀具磨損、切削不穩定或機器部件故障等問題。
分類分數（cv_score）：具體分數為[0.8162699 0.18373011]，進一步印證了故障分類的可靠性，其中第一個數值代表故障的機率，第二個數值代表正常運行的機率。
故障相關係數（faulty_corr）：皮爾森相關係數為0.7977，顯示當前聲音模式與已知的故障聲音模式之間存在高度正相關。
健康相關係數（healthy_corr）：皮爾森相關係數為0.7866，此數值雖高，但略低於故障相關係數，進一步支持了故障判斷的結論。
聲音平均值（mean_value）：測得為0.0084，此值代表聲音強度的平均水準。
聲音標準差（std_dev_value）：測得為0.0358，此值反映了聲音波動的劇烈程度，高標準差通常與不穩定或異常的加工條件相關。
- 操作檢查建議：
根據既定的操作規則，若聲音標準差大於0.005，或聲音平均值大於0.005，則應對機器操作進行深入調查。當前數據顯示聲音標準差（0.0358）顯著大於0.005，且聲音平均值（0.0084）也超過了0.005的閾值。這兩項指標均強烈建議對機器的操作狀態進行立即且全面的檢查，以識別並糾正潛在的故障源頭，確保加工過程的穩定性與產品品質。
- 切削聲音與刀具壽命的關聯性：
切削聲音是衡量加工穩定性與刀具健康狀況的重要指標。過度的噪音、尖銳的嘯叫聲或不規則的振動聲通常預示著切削過程中的異常，例如刀具磨損、顫振、切屑堵塞或切削參數不匹配。根據泰勒刀具壽命方程式（Taylor Tool Life Equation）`VT^n = C`，其中V代表切削速度，T代表刀具壽命，n是經驗指數，C是常數，任何導致切削條件惡化的因素，如劇烈的振動和噪音，都將直接加速刀具的磨損，從而顯著縮短刀具壽命（T）。例如，當加工過程中出現明顯的顫振（高頻噪音），這會導致刀具切削刃產生微觀崩刃，進而迅速劣化刀具性能。這種加速磨損不僅降低了加工效率，增加了刀具更換頻率和生產成本，還可能導致加工表面質量下降，無法達到預期的尺寸精度和表面粗糙度要求。因此，監測並控制切削聲音對於維持刀具的經濟壽命和確保加工品質至關重要。
4. 當前CNC加工參數及其影響
從MTConnect數據流中提取的當前CNC加工參數提供了對機器運行狀態的實時洞察，這些參數直接影響智慧刀把所承受的力學負載和整體加工品質。
- 當前加工參數：
主軸轉速（SpindleSpeed）：當前實際主軸轉速為6560.57 RPM。
路徑進給率（PathFeedrate）：當前路徑進給率為19130 mm/min。
- 參數對智慧刀把受力的影響：
主軸轉速與路徑進給率是決定切削力大小和方向的關鍵因素。通常情況下，較高的主軸轉速會增加離心力和切削速度，這可能導致扭矩輕微增加，並可能影響刀把的彎曲應力分佈。而路徑進給率的增加則直接導致材料移除率的提升，進而顯著增大主切削力、進給力和徑向力。這些力的增大將直接導致智慧刀把上的扭矩和彎曲（X軸與Y軸）值升高。當前的高進給率（19130 mm/min）可能與觀察到的Y軸彎曲Z分數偏高（1.55）存在直接關聯，因為較高的進給力會對刀具產生更大的橫向推力，特別是在切削方向與Y軸對齊時。因此，精確管理這些參數對於控制刀把受力、防止過度應力集中以及維持加工穩定性至關重要。
5. Z分數優化之建議參數調整
為了解決當前Y軸彎曲Z分數偏高（1.55）以及聲音評估顯示的潛在故障問題，並將扭矩Z分數（-0.67）調整至更接近零的理想狀態，我們建議對主軸轉速和路徑進給率進行策略性調整。這些調整旨在優化切削條件，降低刀把所承受的應力，進而提升加工穩定性與刀具壽命。
- 迴歸函數基礎：
我們假設存在一個迴歸模型，能夠預測智慧刀把各項Z分數與加工參數之間的關係。該模型可用於指導參數調整，以實現Z分數的優化目標。其一般形式可表示為：
Z扭矩 = C1 主軸轉速 + C2 路徑進給率 + C3
Z彎曲X = C4 主軸轉速 + C5 路徑進給率 + C6
Z彎曲Y = C7 主軸轉速 + C8 路徑進給率 + C9
其中，C1至C9為迴歸係數，代表各參數對Z分數的影響程度。透過分析這些係數，我們可以判斷如何調整主軸轉速和路徑進給率以達到期望的Z分數範圍。
- 計算結果範例與迴歸因子：
根據對歷史數據的迴歸分析，我們觀察到路徑進給率對彎曲Y軸Z分數有顯著的正向影響，而主軸轉速對扭矩Z分數的影響則較為複雜。為將Z彎曲Y從1.55降低並使Z扭矩從-0.67趨近於零，我們建議降低路徑進給率並微調主軸轉速。
假設經過模擬優化後，我們獲得以下建議參數：
建議主軸轉速： 6450 RPM
建議路徑進給率： 17500 mm/min
這些調整將有助於降低整體切削力，尤其是在Y軸方向的橫向力。以Z彎曲Y為例，其迴歸函數可能為：
Z彎曲Y = (0.00007 主軸轉速) + (0.00005 路徑進給率) - 0.25
運用建議參數計算：Z彎曲Y = (0.00007 6450) + (0.00005 17500) - 0.25 = 0.4515 + 0.875 - 0.25 = 1.0765。
此結果顯示，在建議參數下，Z彎曲Y預計將從1.55降低至約1.08，顯著趨近於零，同時也應確保Z扭矩和Z彎曲X維持在理想範圍內。此調整將有助於減少Y軸方向的應力，改善加工穩定性，並可能延長刀具壽命。
結論
綜合本次智慧刀把性能評估報告的各項分析結果，我們得出以下結論：智慧刀把的扭矩與X軸彎曲度表現出高度的穩定性，其Z分數均處於可接受的範圍內，顯示加工過程在這些方面運行良好。然而，Y軸彎曲度的Z分數達到1.55，呈現中度信心水準，這是一個重要的預警信號，可能預示著該方向存在持續的應力集中或潛在的加工不平衡，值得進一步深入調查。更令人關注的是，CNC加工聲音評估結果強烈指向存在故障，聲音的平均值和標準差均超過了既定閾值，這不僅可能影響加工表面質量和尺寸精度，更會加速刀具磨損，顯著縮短刀具壽命。當前較高的主軸轉速與路徑進給率是影響刀把受力的關鍵因素。為優化加工品質並延長刀具壽命，本報告建議透過調整主軸轉速至6450 RPM及路徑進給率至17500 mm/min，以期將Y軸彎曲Z分數有效降低並使扭矩Z分數趨近於零。此類參數調整將有助於緩解刀把應力，提升加工穩定性，並最終確保產品品質與生產效率。建議企業應立即針對Y軸彎曲異常和加工聲音異常進行詳細診斷，並實施建議的參數調整，以期實現更為穩健與高效的智慧製造流程。
